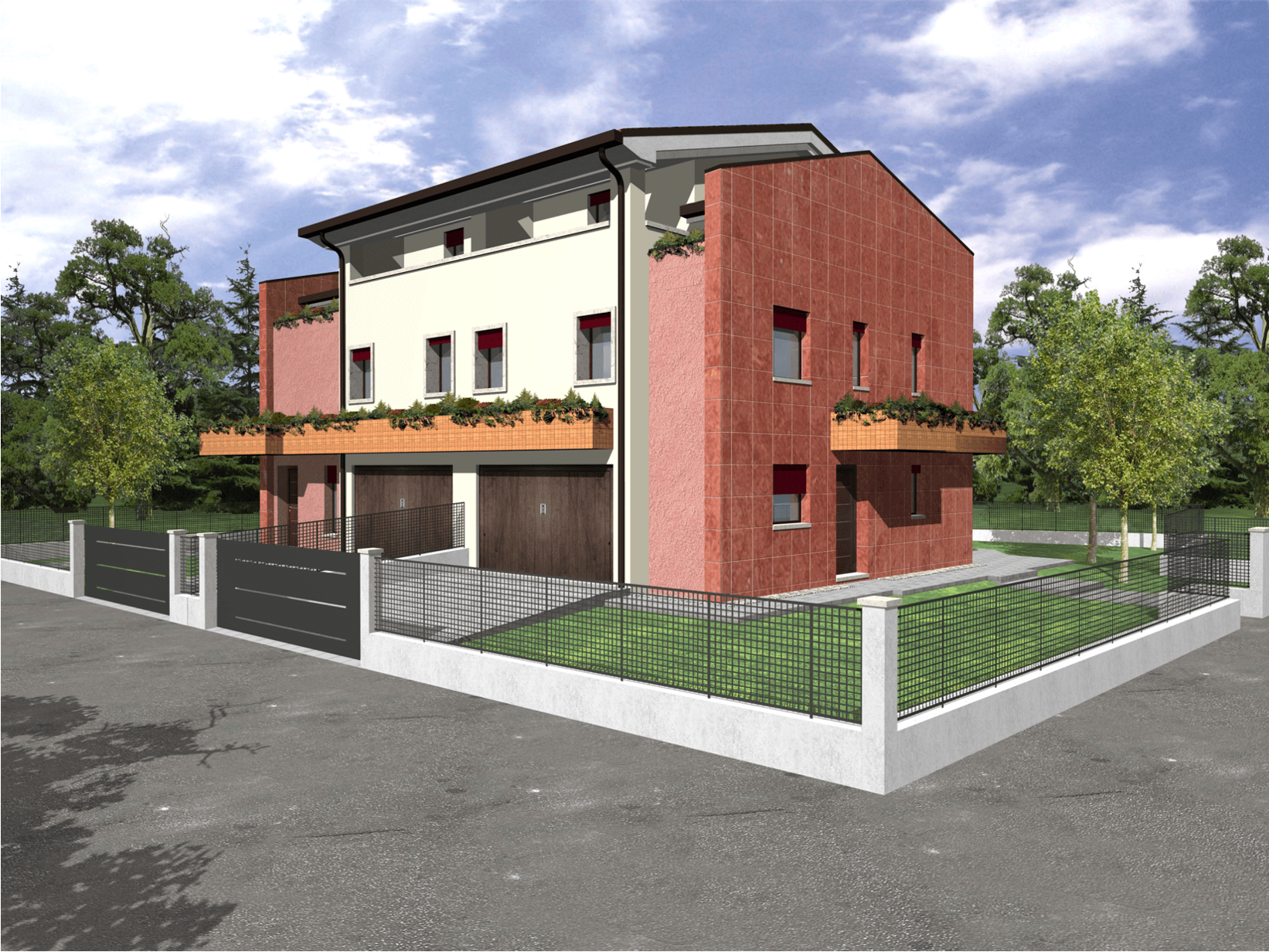

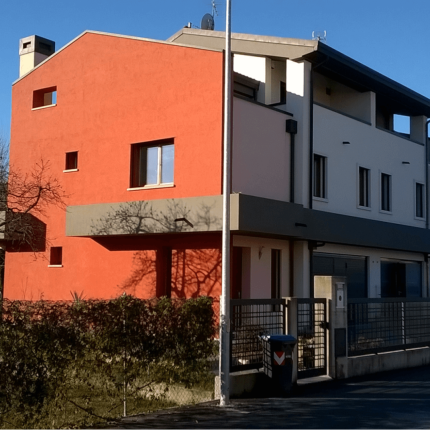

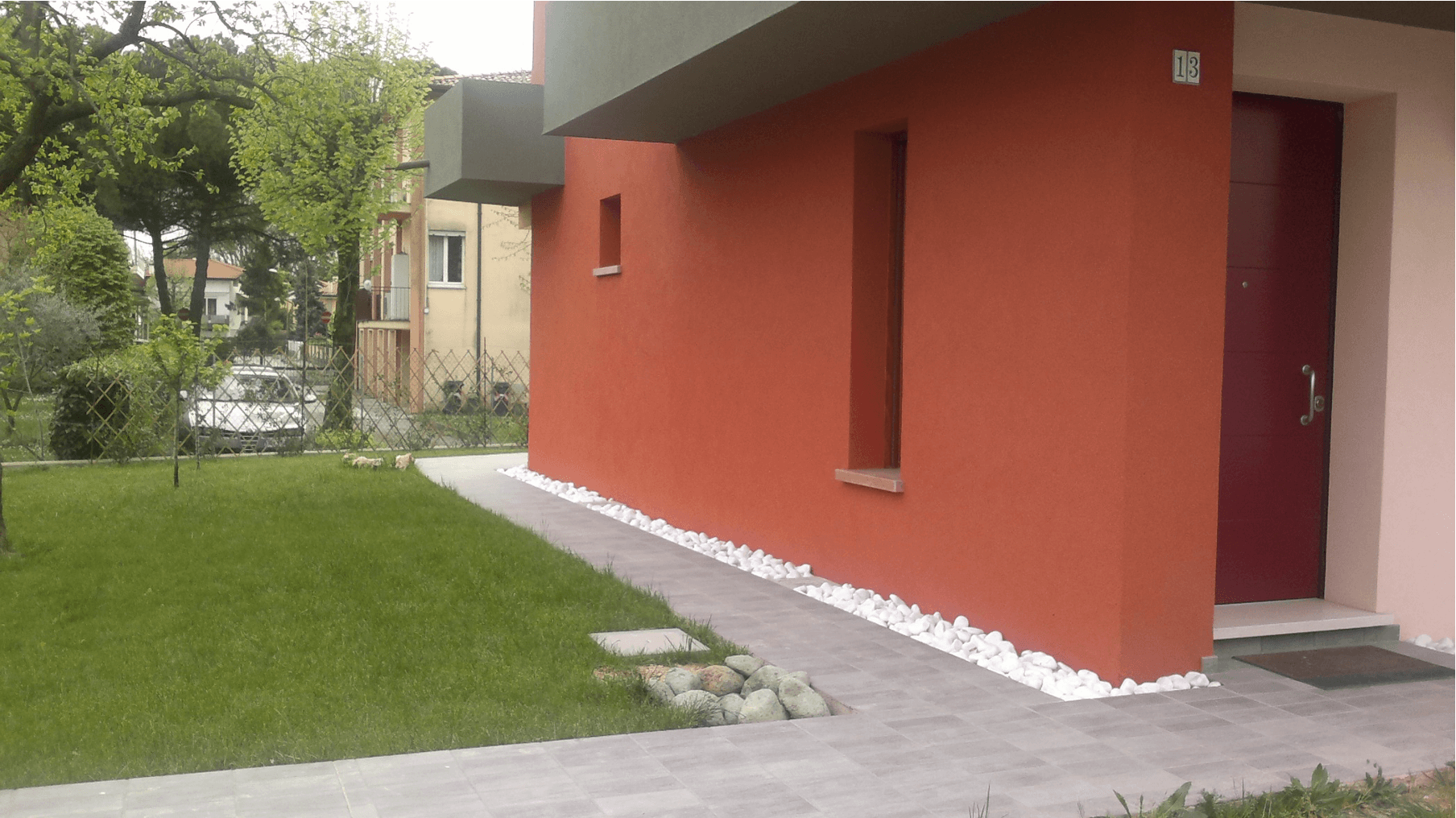

Edificio residenziale bifamiliare eco-sostenibile in Bio Architettura

SCHEDA PROGETTO

• Ubicazione: Noventa Padovana (PD).
• Tipologia: edificio residenziale bifamiliare;
• Progetto: arch. Francesco Gramegna – Padova;
• Strutture: ing. Manuel Lazzari – Treviso;
• Impianti Elettrici:  Tadiotto Rodolfo impiantistica;
• Impianti meccanici:  S.G. Termoidraulica s.a.s. – Solesino (PD);
• Direttore dei Lavori: arch. Francesco Gramegna – Padova.

MATERIALI

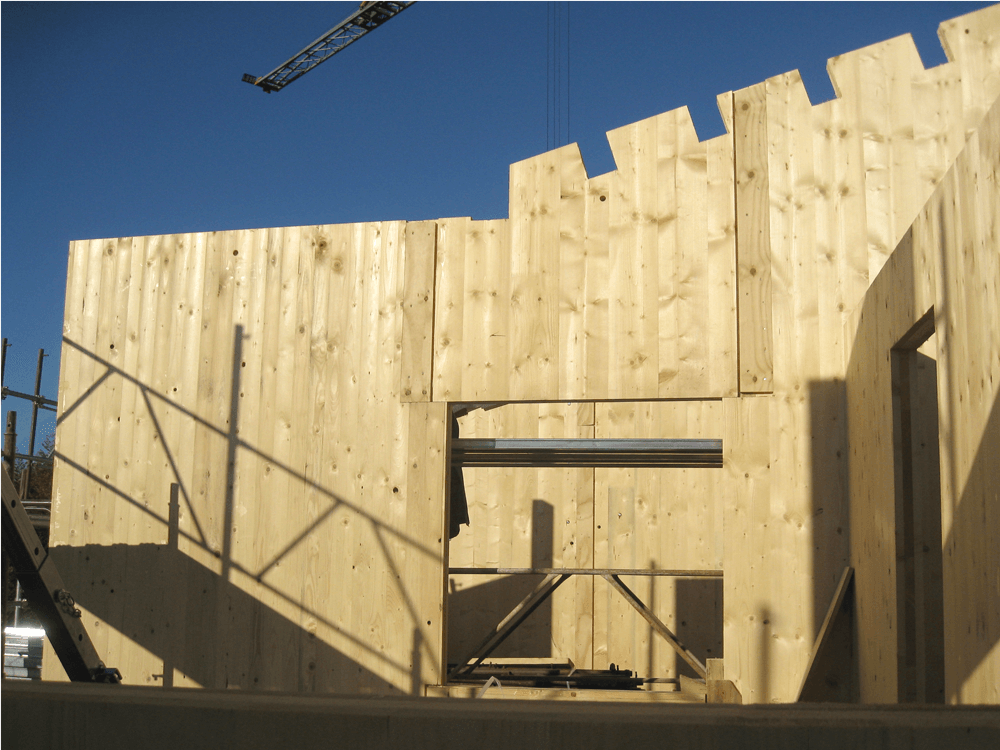

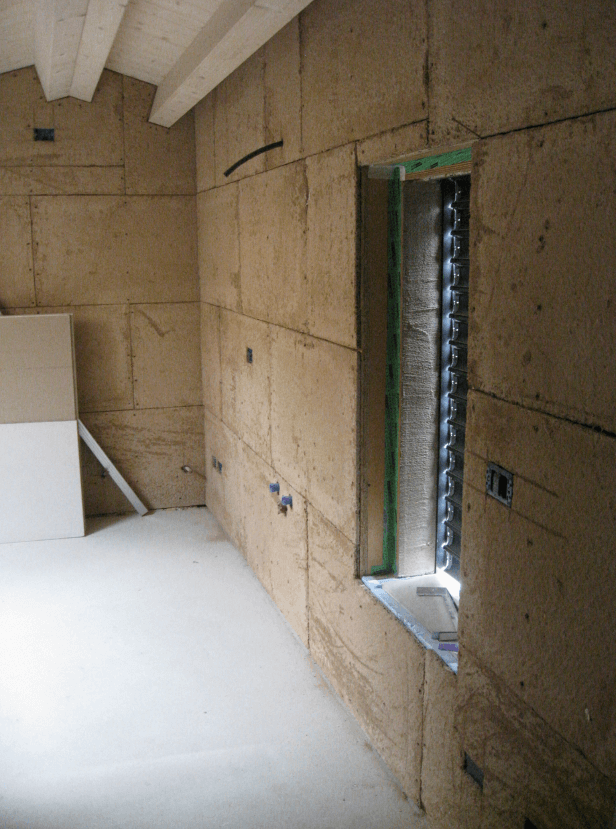

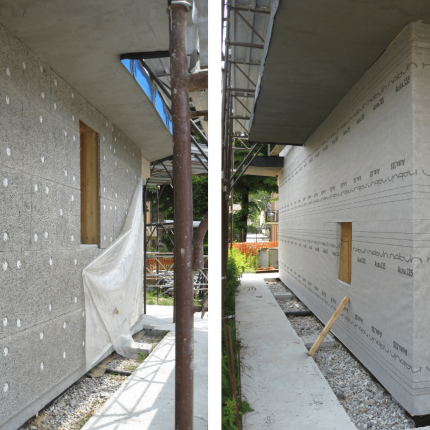

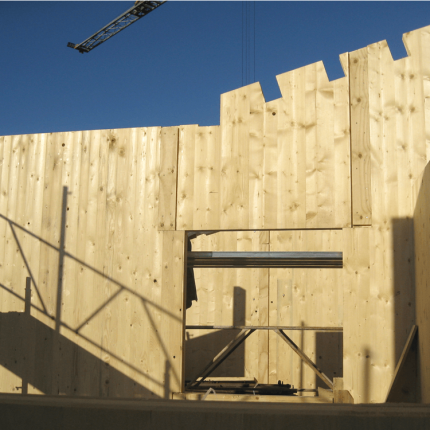

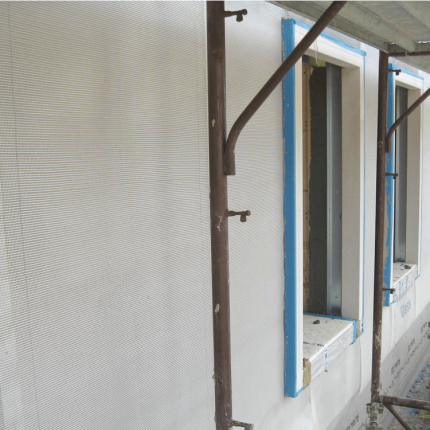

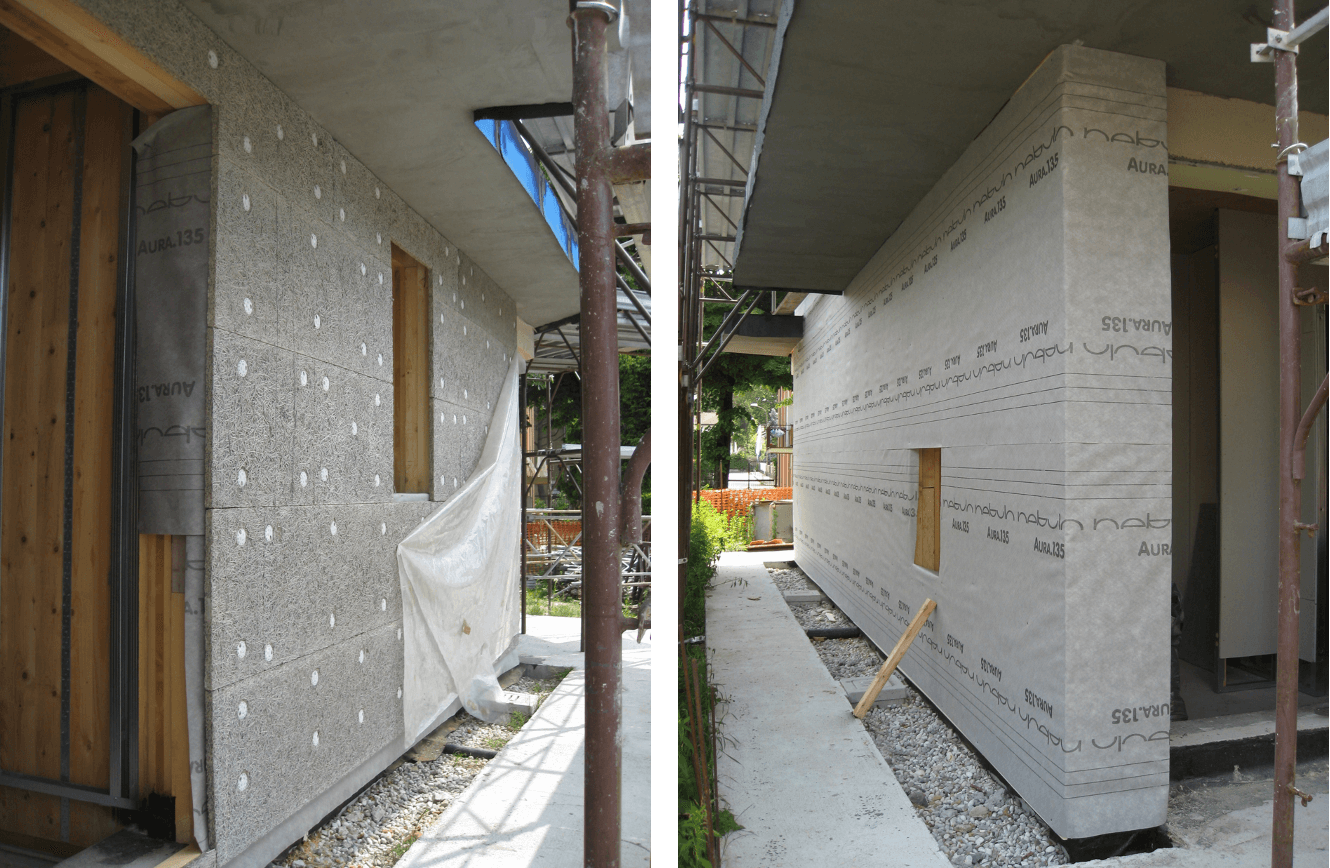

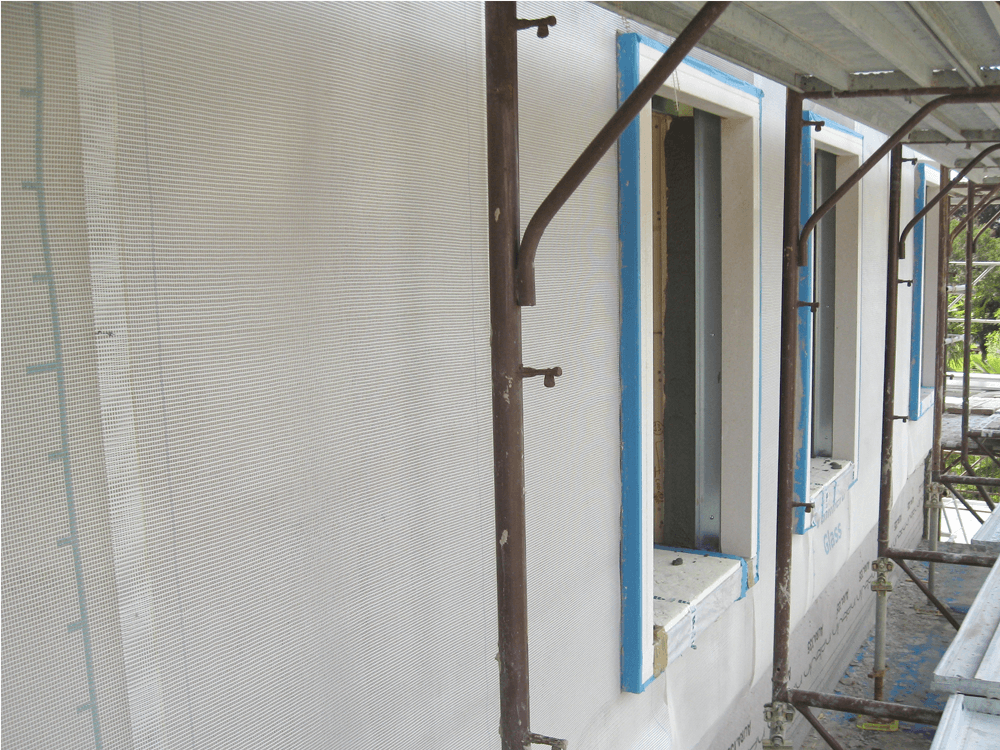

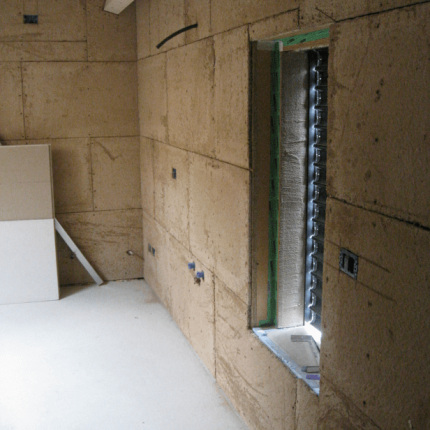

• Pareti perimetrali e portanti: sistema costruttivo in legno costituito da lastre in tavole incrociate (XLAM) e cappotto esterno in fibra di legno ed Eraclit,  U=0,16 W/m2 °K.

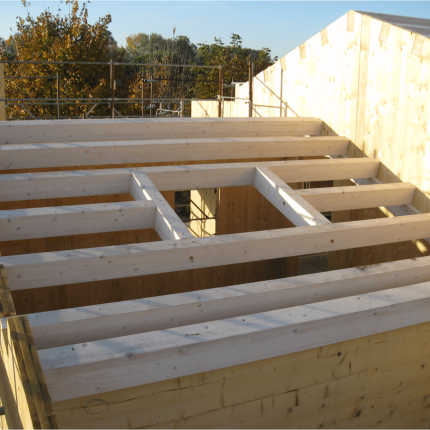

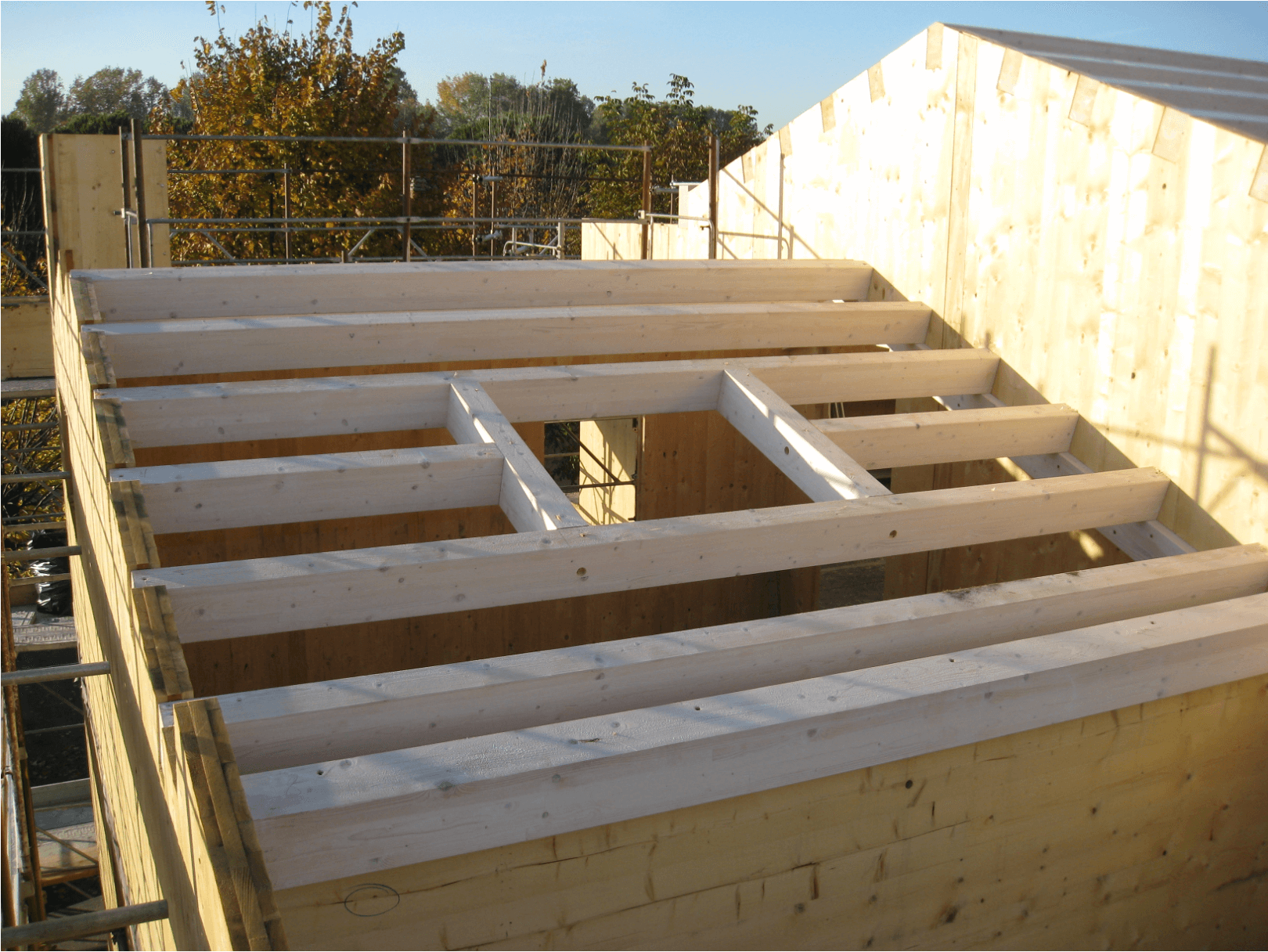

• Copertura:  travi e tavolato in abete e pacchetto isolante in fibra di legno con ventilazione e manto di copertura in coppi, U=0,16 W/m2 °K
• Tetto piano: solaio in legno costituito da lastre in tavole incrociate e pacchetto isolante composto da lastre di polistirolo espanso Xps, U=0,17 W/m2 °K

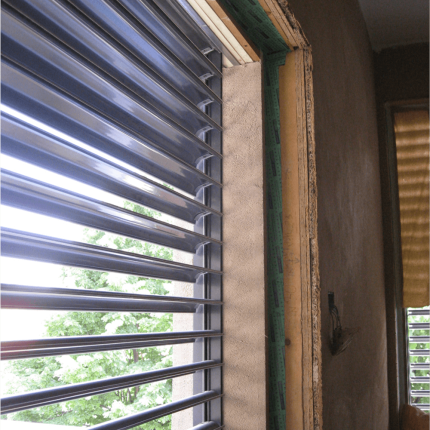

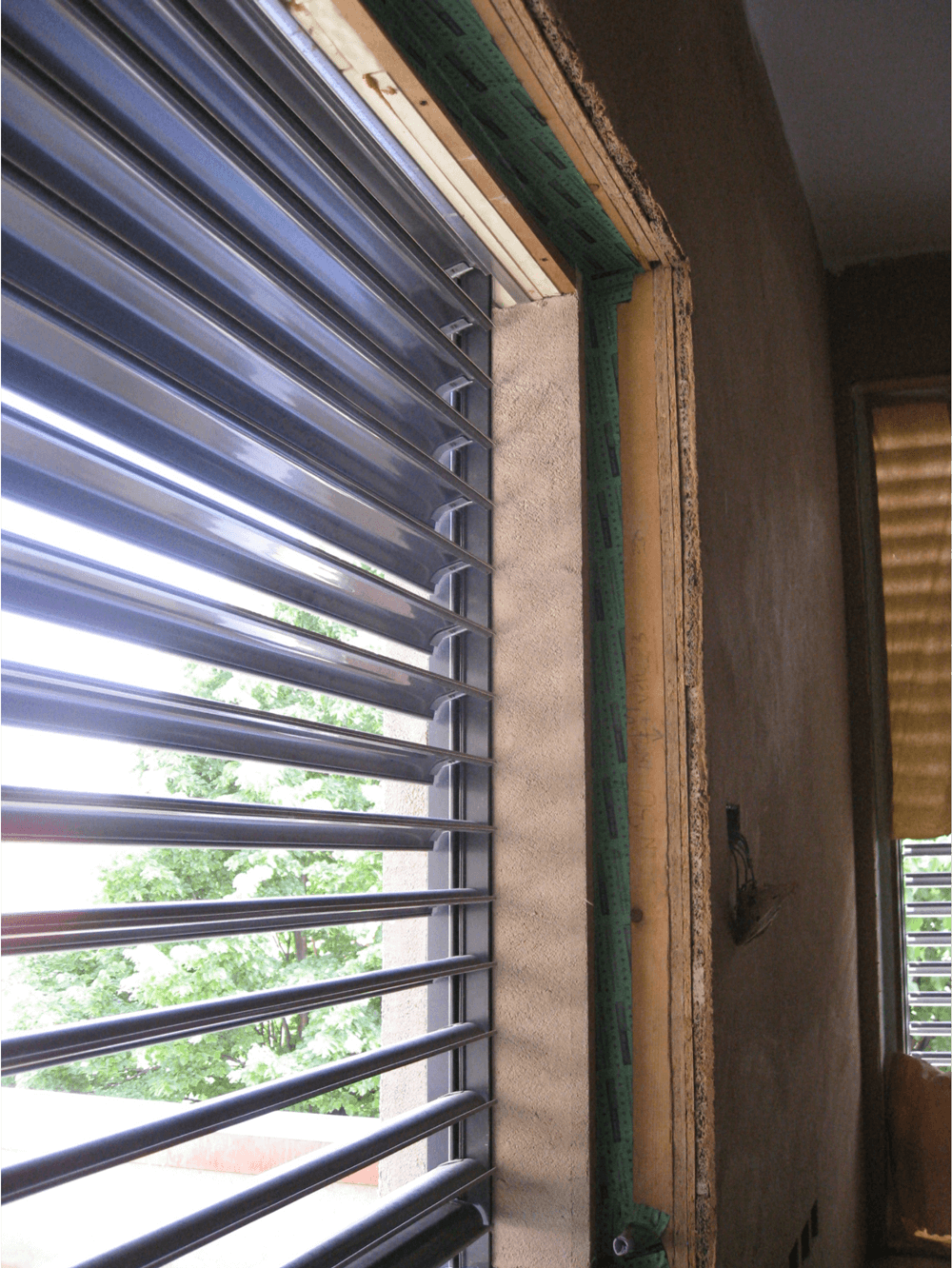

• Serramenti esterni:  finestre in legno e vetri con doppia camera basso emissivo, U=0,90 W/m2 °K

IMPIANTI

Pompa di Calore con produzione di acqua calda sanitaria e pannelli radianti a pavimento integrata da pannelli solari termici; pannelli solari fotovoltaici potenza totale 3,00 Kwp/cad unità; impianto di ventilazione aria primaria controllato; predisposizione alla domotica.

CONSUMO ENERGETICO

• Per riscaldamento: 29 KWh/ m2 anno;
• Per acqua calda: 7 KWh/ m2 anno;
• Per riscaldamento ed acqua calda: 36KWh/ m2 anno;
• Per raffrescamento estivo: 21 KWh/ m2 anno.

RISCALDAMENTO e RAFFRESCAMENTO

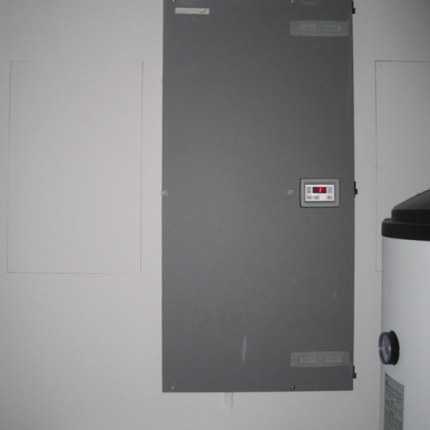

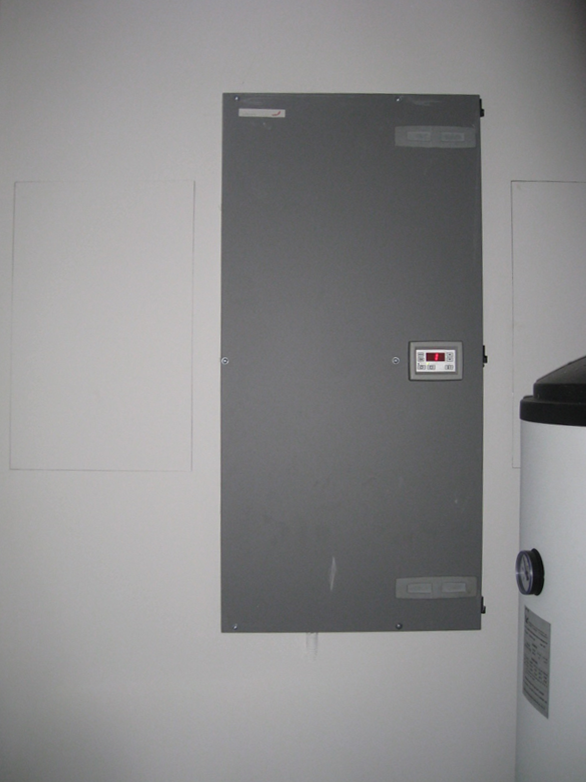

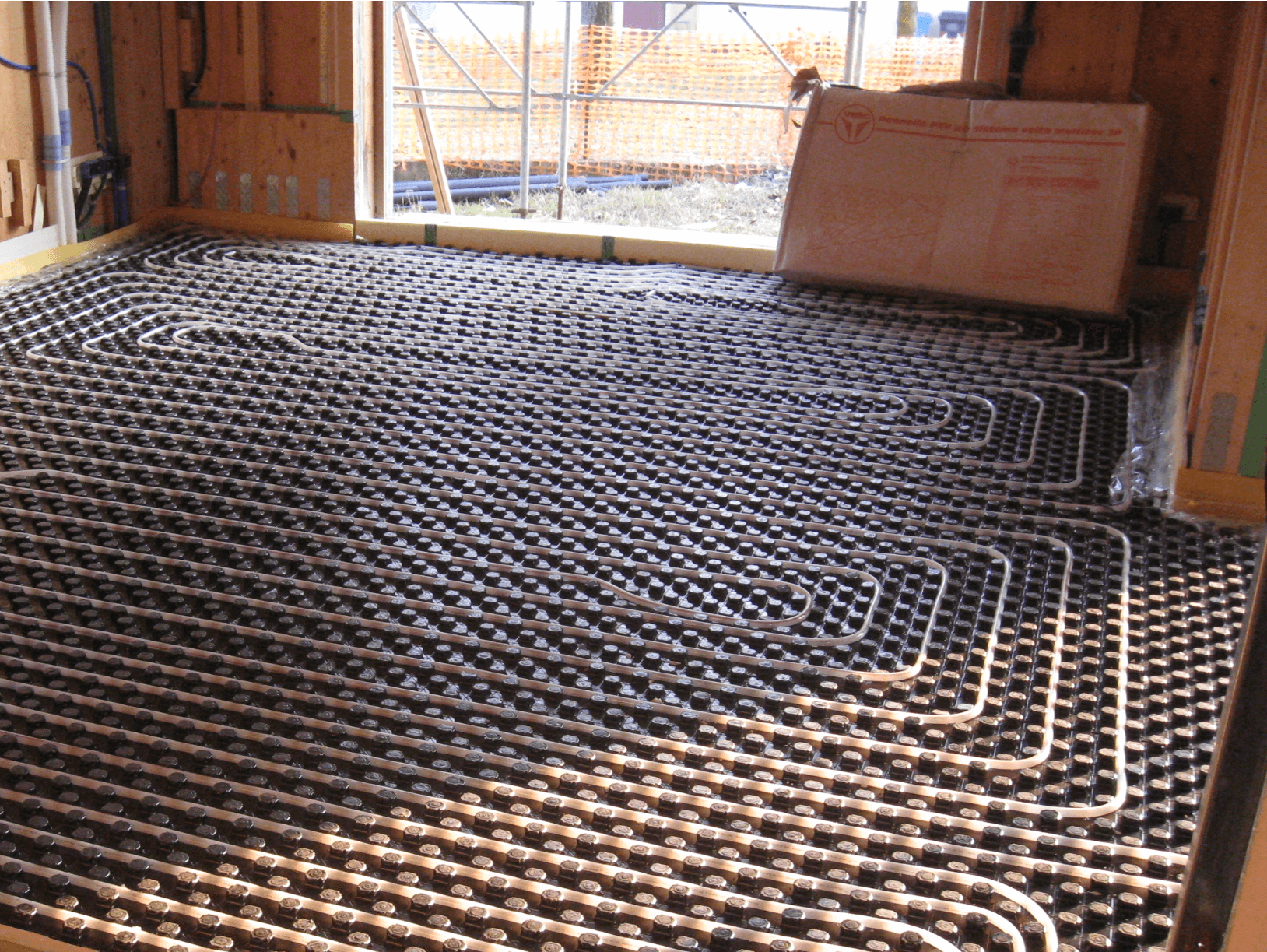

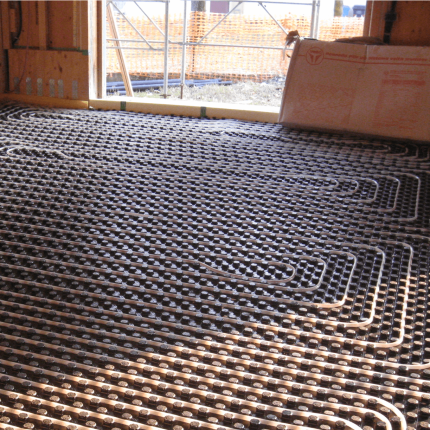

Con sistema a pannelli radianti a pavimento per tutti i locali con possibilità di regolare la temperatura in ogni stanza con termostato ambiente; Pompa di Calore “acqua-aria” con produzione di acqua calda sanitaria, anche in cogenerazione in modalità estiva (raffreddamento), integrata da pannelli solari termici sottovuoto (Paradigma Italia s.r.l. per mq. 5,00) per produzione di acqua calda sanitaria ed integrazione al riscaldamento.

Impianto di condizionamento integrato all’impianto di riscaldamento utilizzando gli stessi pannelli radianti a pavimento e la stessa pompa di calore coadiuvato da sistema di controllo dell’umidità e deumidificazione con macchine motocondensanti gestite elettronicamente da sonde interne (umidostati).

VENTILAZIONE

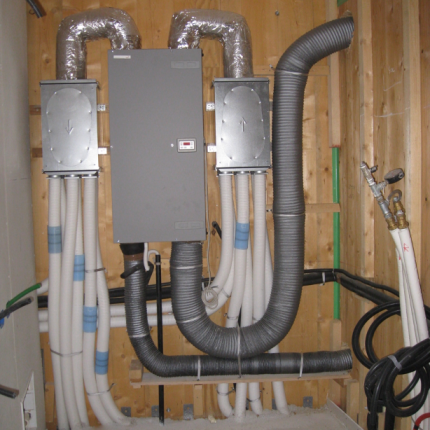

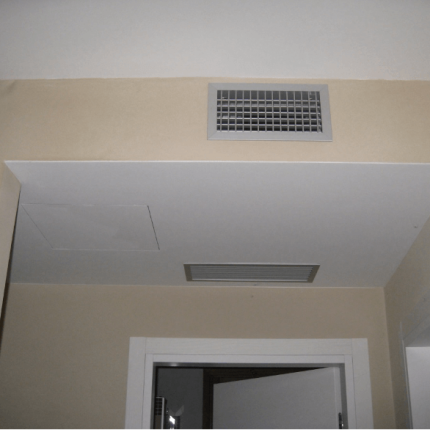

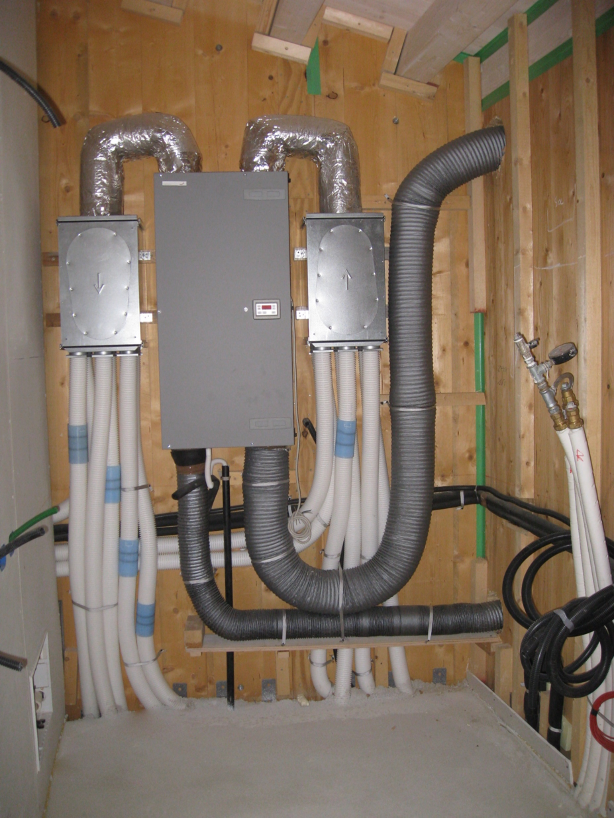

Tramite impianto di ventilazione meccanica controllata per il ricambio dell’aria primaria, consistente in canalizzazioni per l’estrazione dell’aria dagli ambienti interni, scambiatore per il recupero della temperatura dell’aria espulsa, canalizzazioni per l’immissione di aria filtrata dall’esterno agli ambienti interni; il tutto compatibile alle prescrizioni dell’Ente “Casa Clima di Bolzano”.

IMPIANTO FOTOVOLTAICO

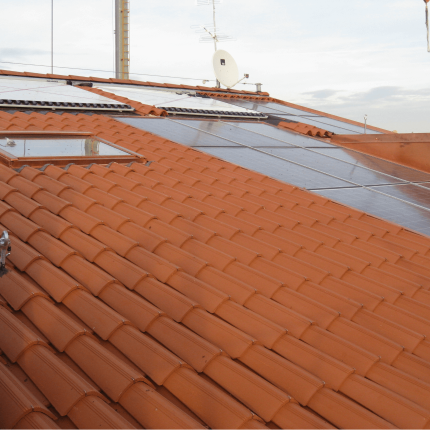

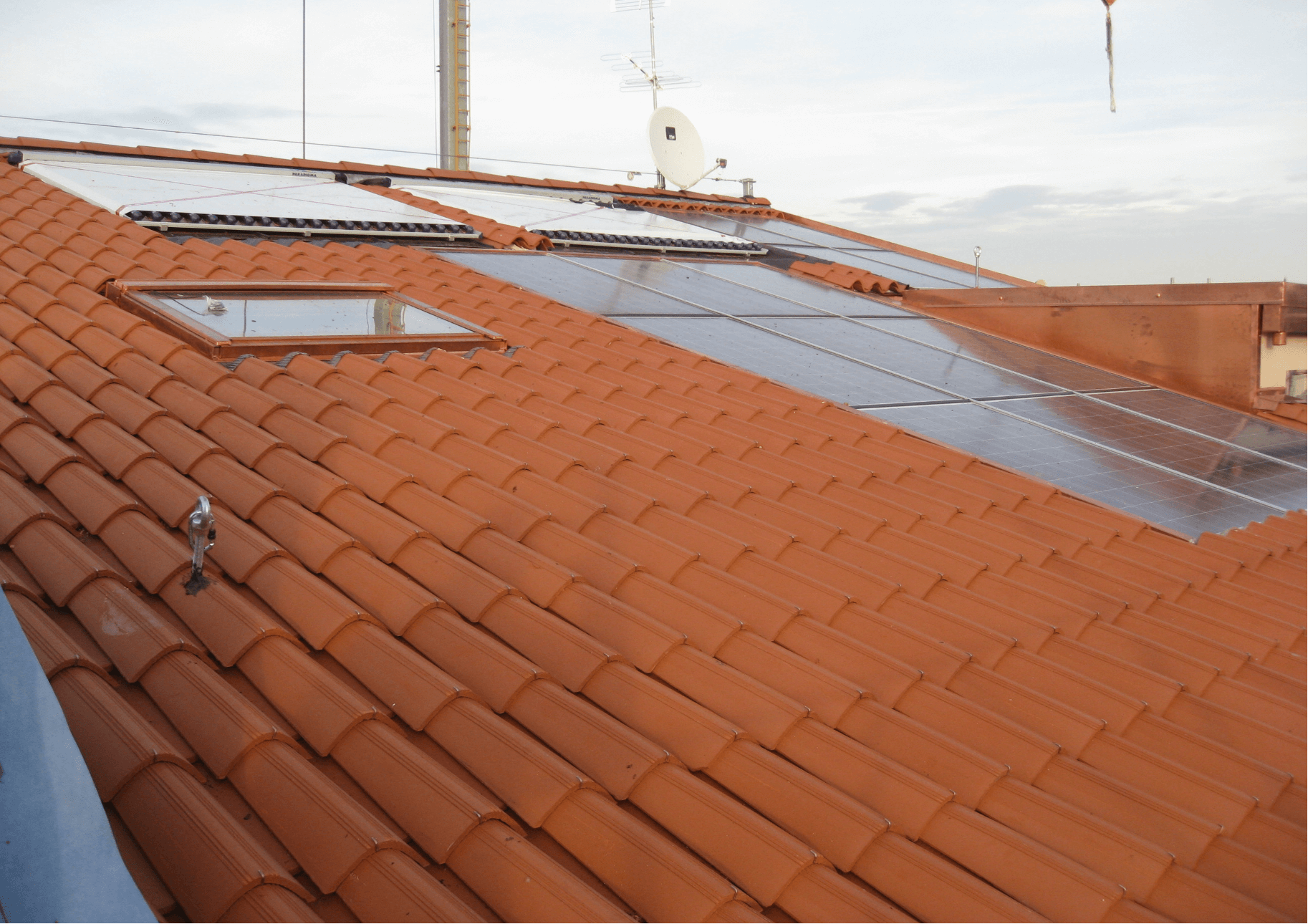

Consistente in impianto di produzione dell’energia elettrica da fonte rinnovabile tramite pannelli solari fotovoltaici (marca SANYO o equivalenti) sulla copertura del tipo integrati ed INVERTER adeguato fino ad una potenza massima di circa 3,00 Kwp.

IMPIANTO DI RECUPERO DELL’ACQUA PIOVANA

L’unità è dotata di impianto di recupero e riutilizzo dell’acqua piovana composto da serbatoio interrato da lt. 5.000, adatto all’uso, al quale sono convogliati gli scarichi dell’acqua piovana, pompa di sollevamento con pressostato, sistema di gestione e riutilizzo dell’acqua per l’irrigazione e presso gli scarichi dei w.c..
